导出*.out程序（基于UniFlash）

Posted on by

UniFlash下载地址：https://www.ti.com.cn/tool/cn/UNIFLASH

UniFlash下XDS200升级文件路径：

C:\ti\uniflash_xxx\deskdb\content\TICloudAgent\win\ccs_base\common\uscif\xds2xx

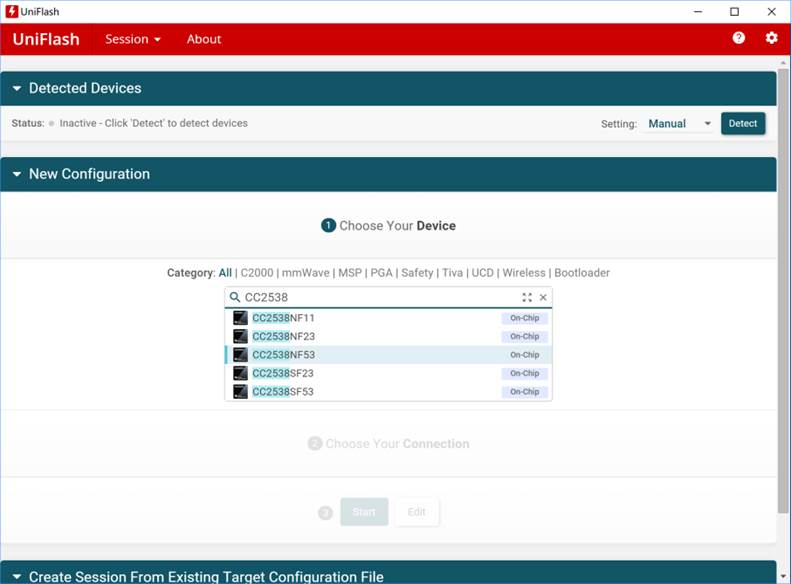

1       选择芯片

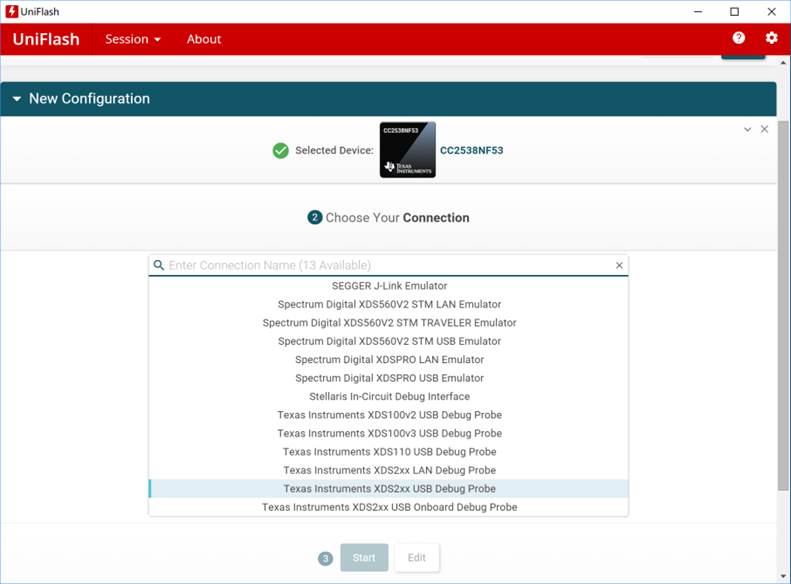

2       选择仿真器

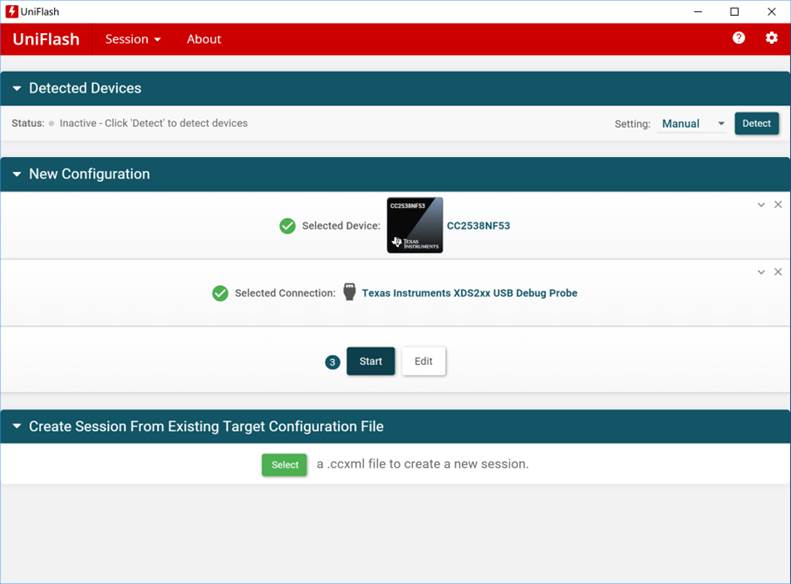

3       点击“Start”

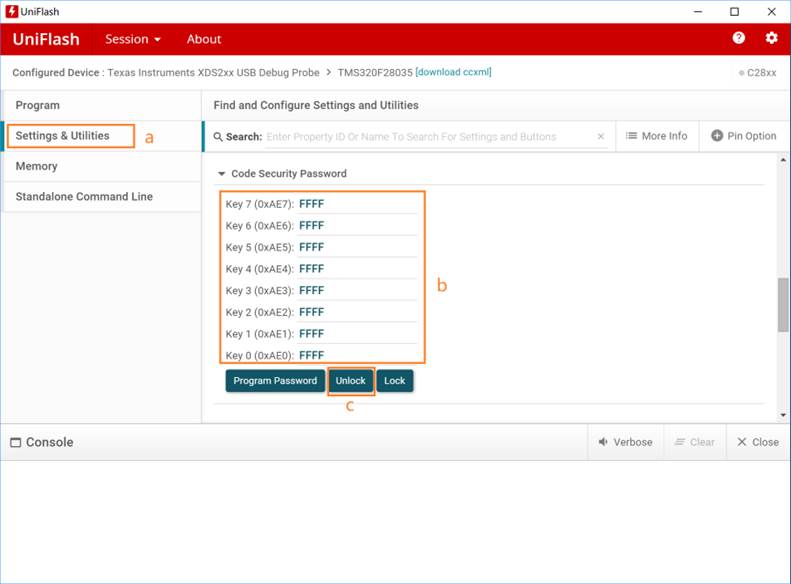

4       程序解锁（仅用于TMS320F28xxx被加密的情况下）

  1. 选择“Settings & Utilities”
  2. 输入KEYs
  3. 点击Unlock

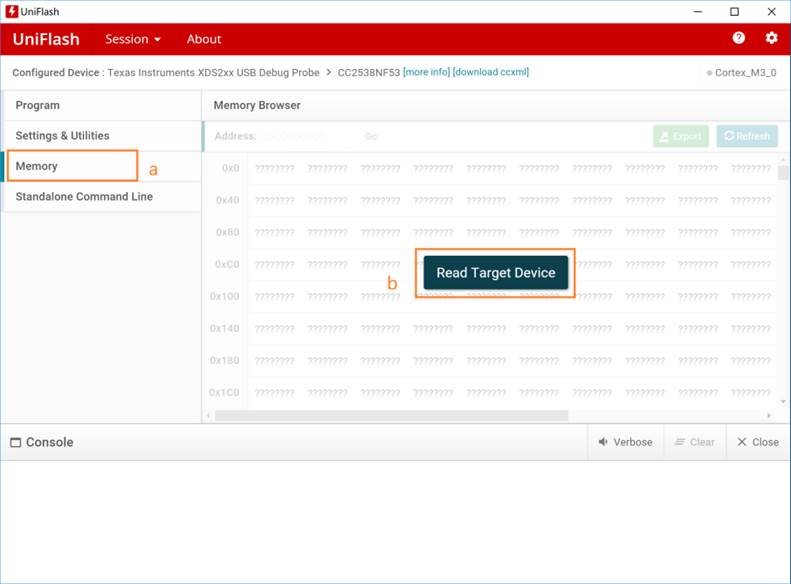

5       回读Memory

选择“Memory”，点击“Read Target Device”

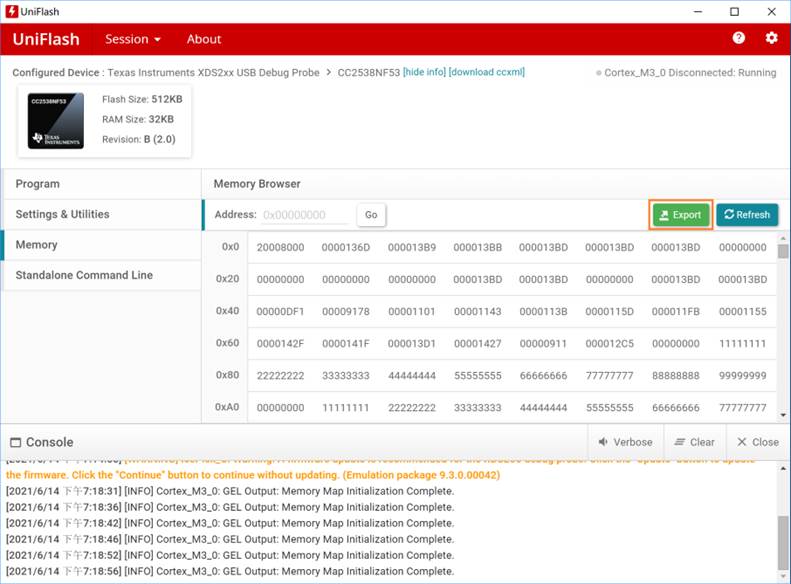

6       点击“Export”

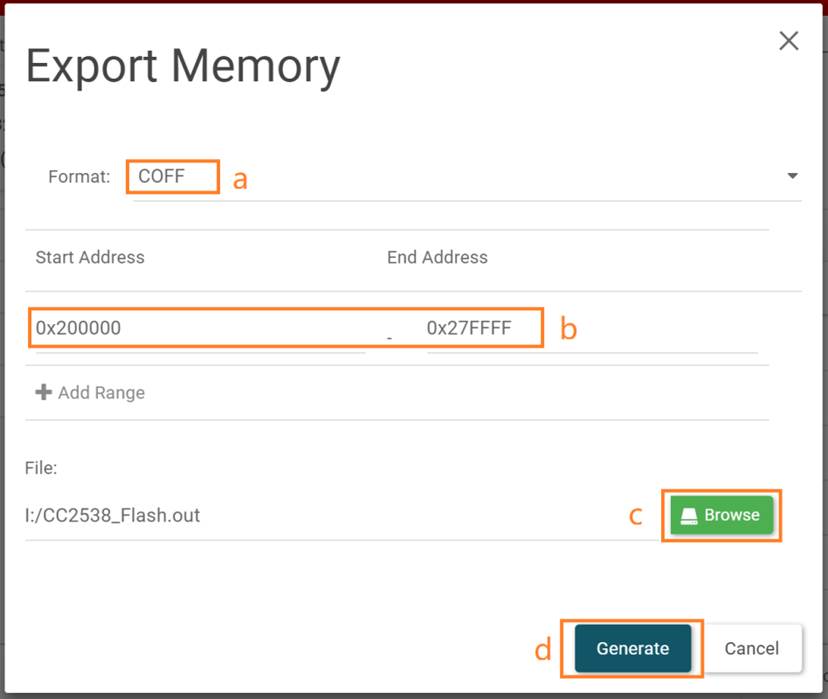

7       配置及导出Memory

  1. 选择COFF格式
  2. 输入起始地址和结束地址（因芯片不同而不同）

（PS：若存在多个分段，则点击“Add Range”继续添加。）

芯片型号 类型 芯片Flash空间范围
起始地址 结束地址
CC2538SF53 Flash 0x00200000 0x0027FFFF
TMS320F28035 /TMS320F28054 Flash 0x003E8000 0x003F7FFF
User OTP 0x003D7800 0x003D7BFF
  • 点击“Browse”，选择保存的文件名称
  • 点击“Generate”，开始导出Memory
