XDS200隔离转接板使用方法

1       仿真器供电

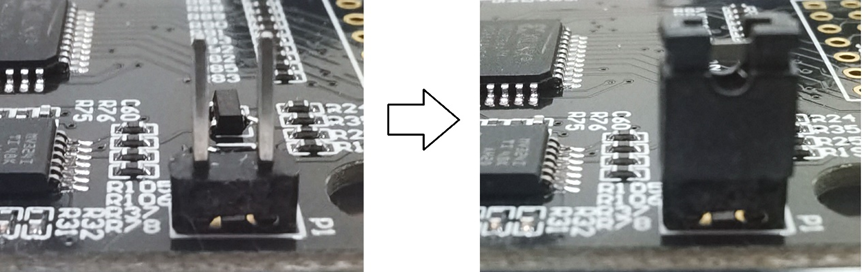

拆开XDS200仿真器，通过跳线帽短接P1.（如果P1没有PIN针，请自行焊接）

请注意：

1. 隔离转接板需要由仿真器通过JTAG的PIN 6提供5V的电源。
2. 若调试环境不需要使用隔离转接板时，建议把跳线帽摘除，避免PIN6的5V误接到目标板。

2       对接仿真器

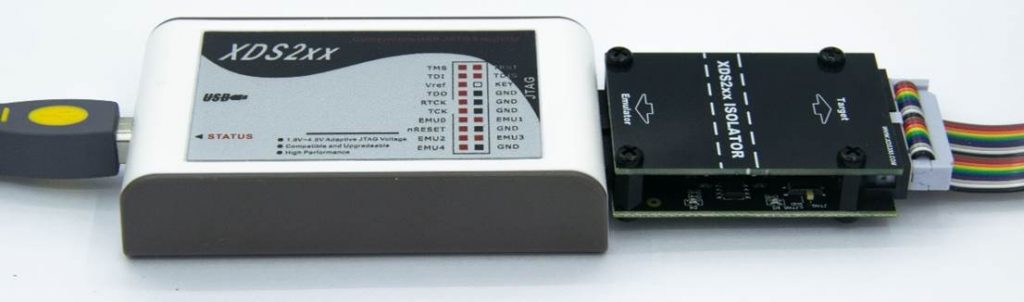

隔离转接板对接到XDS200仿真器

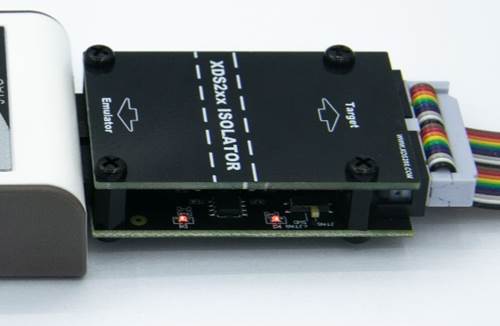

连接USB后，若隔离转接板亮了两个LED灯，说明供电正常。

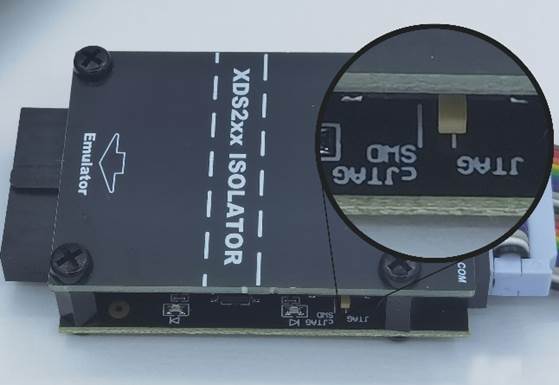

3       选择JTAG模式

根据JTAG模式，确定拨动开关的位置

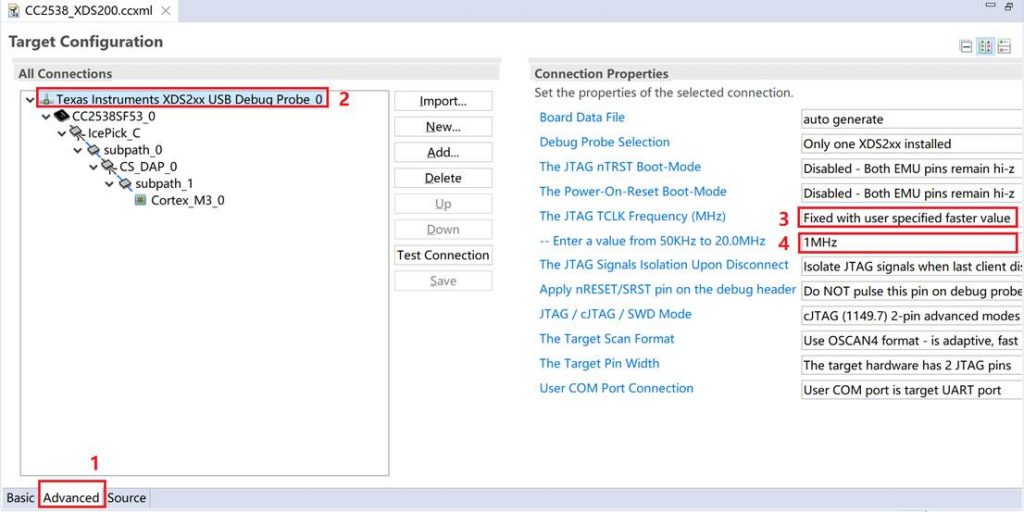

4       Target Configuration中配置JTAG TCLK频率

1. 点击“Advance”
2. 选择“Texas Instruments XDS2xx USB Debug Probe”
3. 选择JTAG频率设置方式：
4. Adaptive(自适应速率)，当目标芯片有RTCK Pin，并连接到仿真器时，可以使用自适应速率。
5. Fixed(固定速率)，当目标芯片没有RTCK Pin时，建议使用固定速率，尝试不同速率，选择一个能稳定调试的速率。（具体速率大小与JTAG线长短和调试环境相关）
6. 输入频率值

如果拨动开关在cJTAG/SWD位置，建议选择Fixed(固定速率。

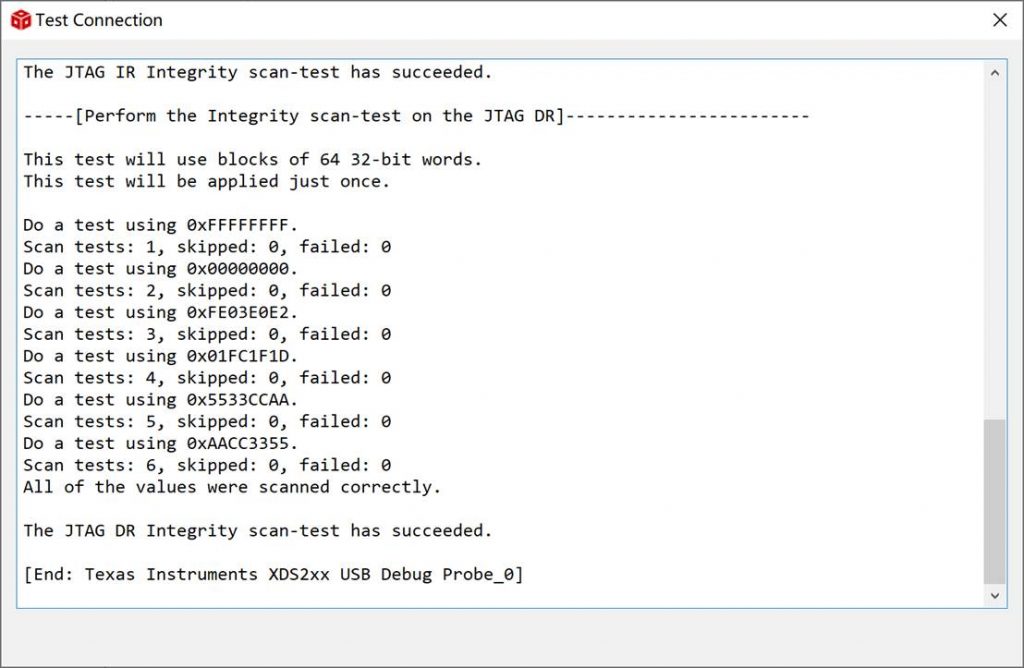

5       Test connection

点击“Test Connection”按钮进行测试
