CCS中配置固定的JTAG速率

Posted on by

第一步：请参考创建Target Configuration

请参考“新建TargetConfiguration”创建Target Configuration

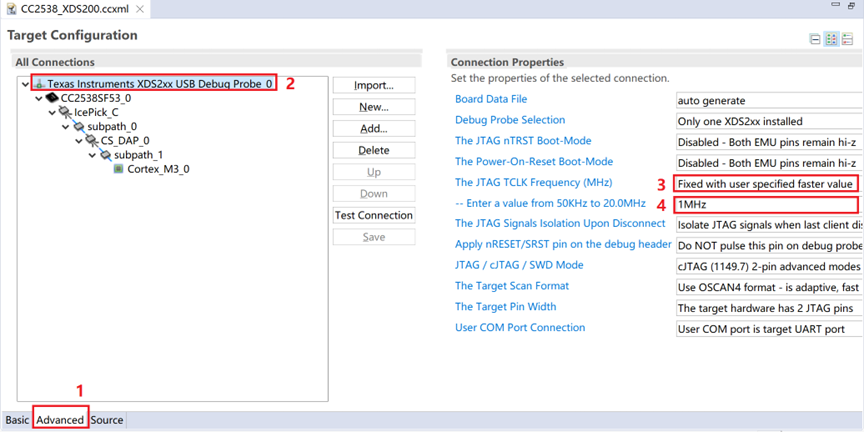

第二步： 根据需要配置JTAG TCLK频率

  1. 点击“Advance”
  2. 选择“Texas Instruments XDS2xx USB Debug Probe”
  3. 选择JTAG频率设置方式：
    • Adaptive(自适应速率)，当目标芯片有RTCK Pin，并连接到仿真器时，可以使用自适应速率。
    • Fixed(固定速率)，当目标芯片没有RTCK Pin时，建议使用固定速率，尝试不同速率，选择一个能稳定调试的速率。
    • （具体速率大小与JTAG线长短和调试环境相关）
  4. 输入频率值
